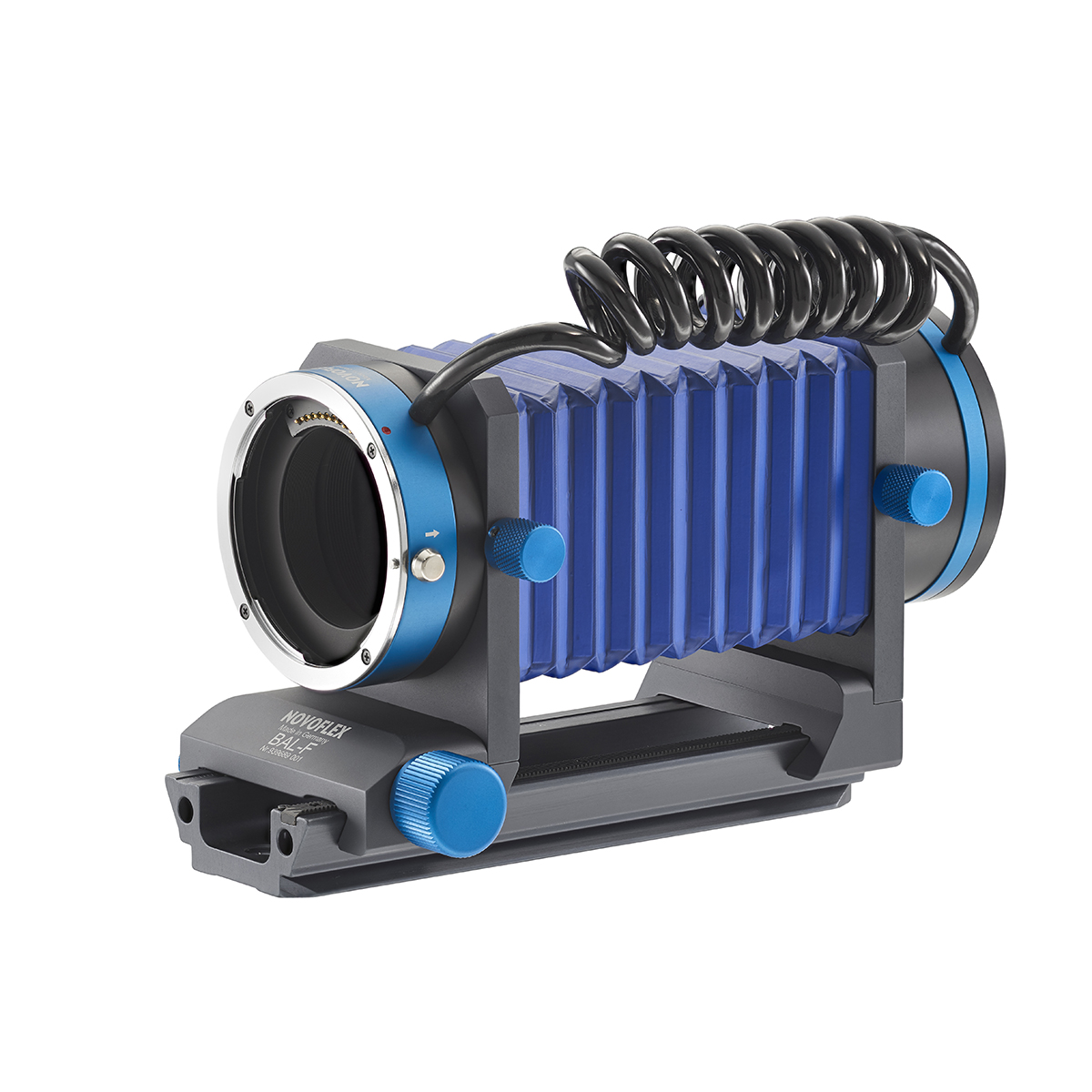

Novoflex Automatisches Balgengerät für Nikon Z-Mount
Preis 849,- €
Profitieren Sie von unserer Bestpreis-Garantie.
wird exklusiv für Sie bestellt
inkl. Versandkosten

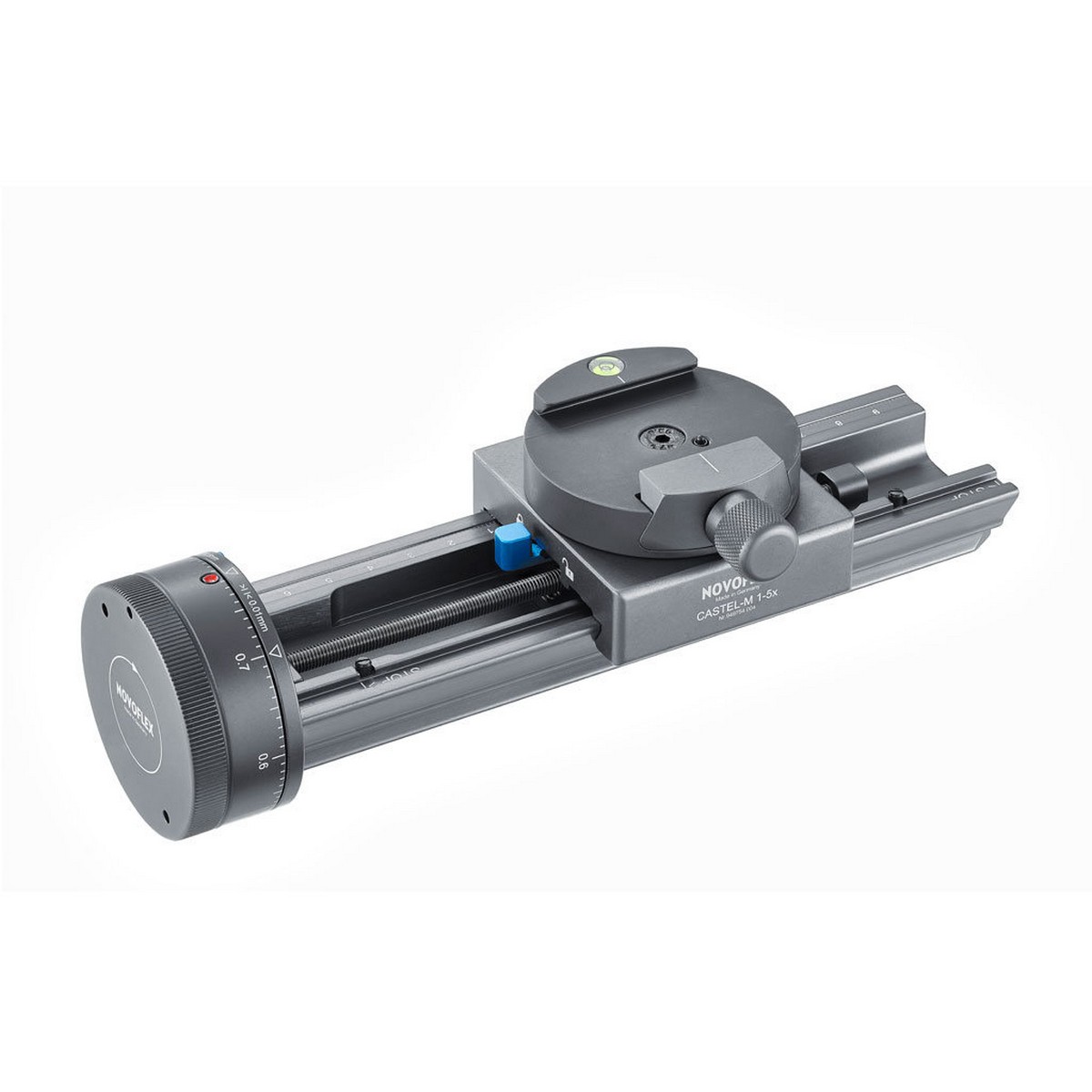

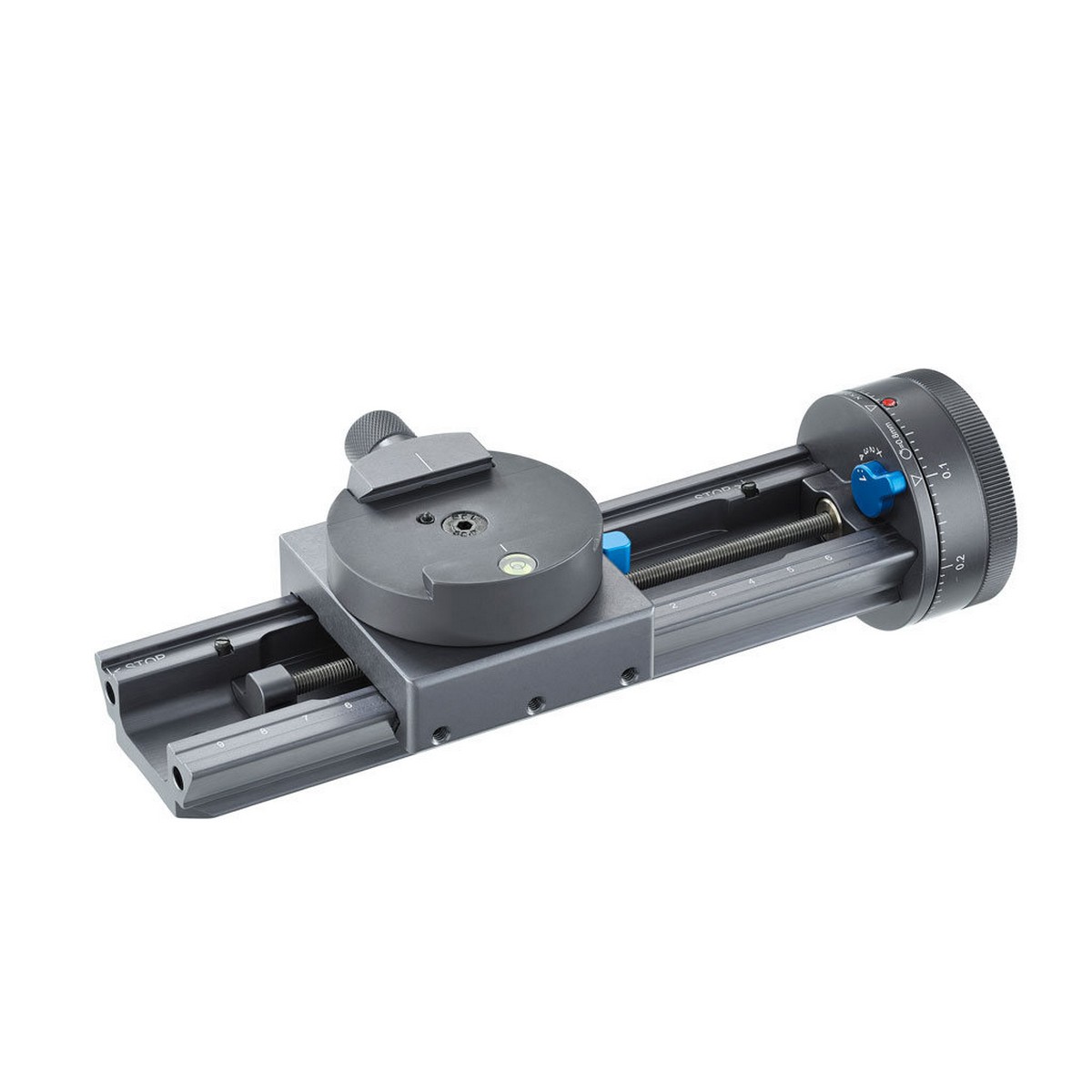

Novoflex Einstellschlitten mit Fokusrad und Rasterungen



Mit dem neuen und innovativen Einstellschlitten CASTEL-M hat NOVOFLEX einen Einstellschlitten für das Focus Stacking mit Abbildungsmaßstäben von bis zu 5:1 entwickelt. Sein einzigartiges Design richtet sich an Fotografen, die häufig in Abbildungsmaßstäben von 1:1 bis 5:1 arbeiten. CASTEL-M schließt die Lücke zwischen dem Schrittmotorgesteuerten Schlitten CASTEL-MICRO und den anderen manuellen Einstellschlitten im NOVOFLEX-Programm.


Die stetig geringer werdende Tiefenschärfe in Abbildungsmaßstäben oberhalb von 1:1 erfordert absolut akribisches Arbeiten. Nur so können die Abstände zwischen den Einzelaufnahmen einer Stackingreihe richtig gewählt und eingehalten werden. Das garantiert später den Erfolg innerhalb der Stackingsoftware.


Um Makrofotografen bei dieser zugegebenermaßen mühsamen Arbeit unter die Arme zu greifen, besitzt der CASTEL-M nicht nur eine Spindel, die das Gleitstück äußerst präzise antreibt, sondern erstmals auch nutzbare Rastschritte für Abbildungsmaßstäbe von 2:1; 3:1; 4:1 und 5:1. Diese werden über das hintere Fokusrad gesteuert und ermöglichen präzise und wiederholgenaue Rasterungen.


Ab sofort muss nur noch bei jedem Rastschritt des Fokusrades eine Aufnahme gemacht werden. Denn der notwendige Vorschub und die Überlappung der Einzelaufnahmen werden über die Einzelschritte definiert.


Ein weiterer Vorteil: Die einzelnen Raststufen sind genauso berechnet, dass das schärfereduzierende Eintreten von Beugungsunschärfe vermieden wird und hierbei auf den Einsatz von Kameras mit KB-Vollformatsensor (24x36) und angeschlossenen Objektiven mit einer Blendenöffnung f4.0 ausgerichtet. Die Rasterungen gestatten außerdem die Verwendung von Kameras mit APS-C Sensoren bis hin zum Abbildungsmaßstab 4:1 und bei Kameras mit Four Thirds-Sensor bis zum Abbildungsmaßstab 3:1.


Alternativ lässt sich der Schlitten natürlich auch komplett ohne Rastschritte verwenden. Dafür muss lediglich mit der, auf das Fokusrad gravierten, Skala gearbeitet werden. Eine komplette Umdrehung des kugellagergeführten Rades entspricht dabei einem Vorschub des Gleitstücks um genau 0,8mm. Die Skalierung ermöglicht wiederholgenaue Schritte von 0,01mm Vorschub.


Für ein grobe Vorfokussierung lässt sich das Gleitstück aus der Spindel aushängen und per Hand verschieben. Nach der Positionierung wird es mit Hilfe eines Schiebers wieder sicher in der Spindel eingehängt.

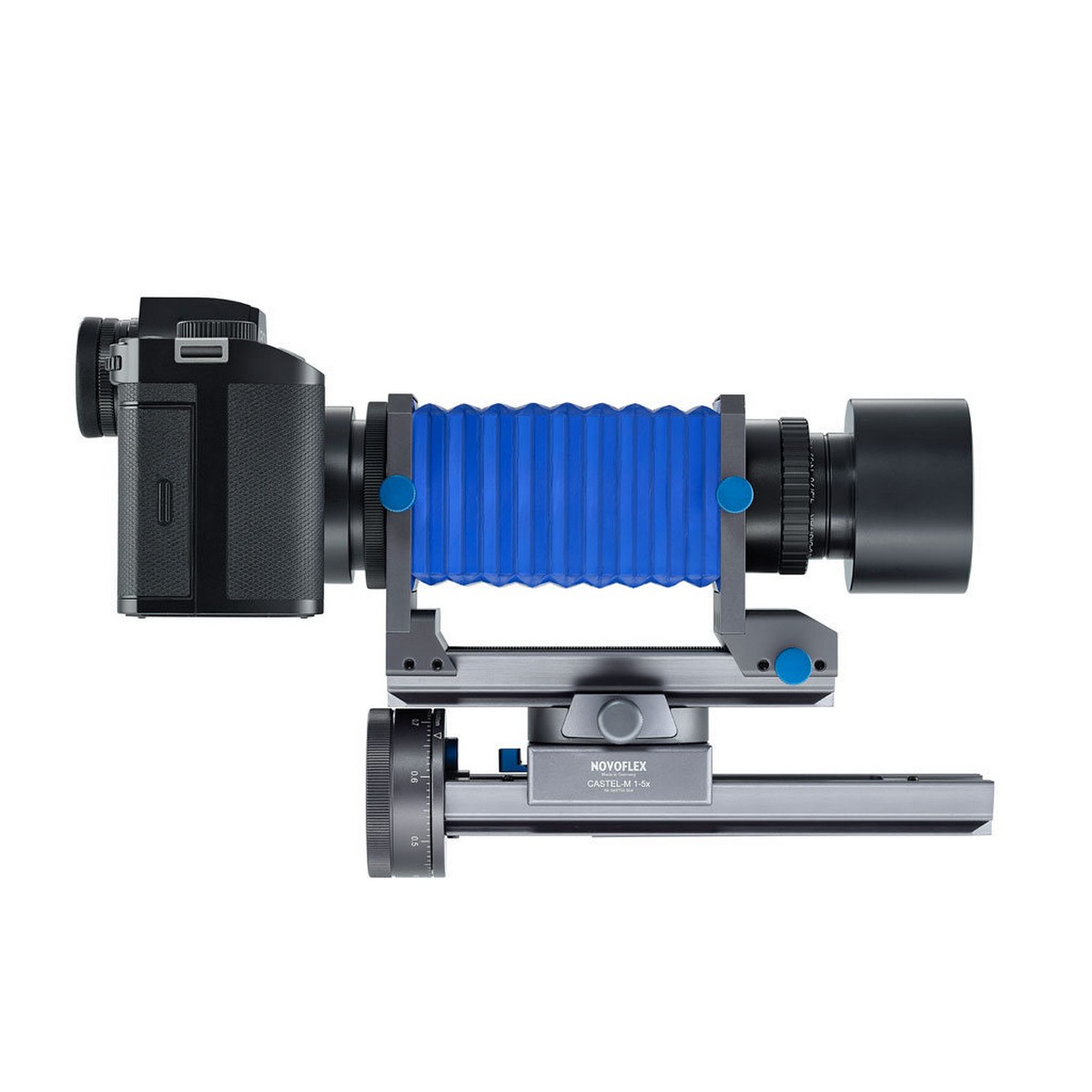

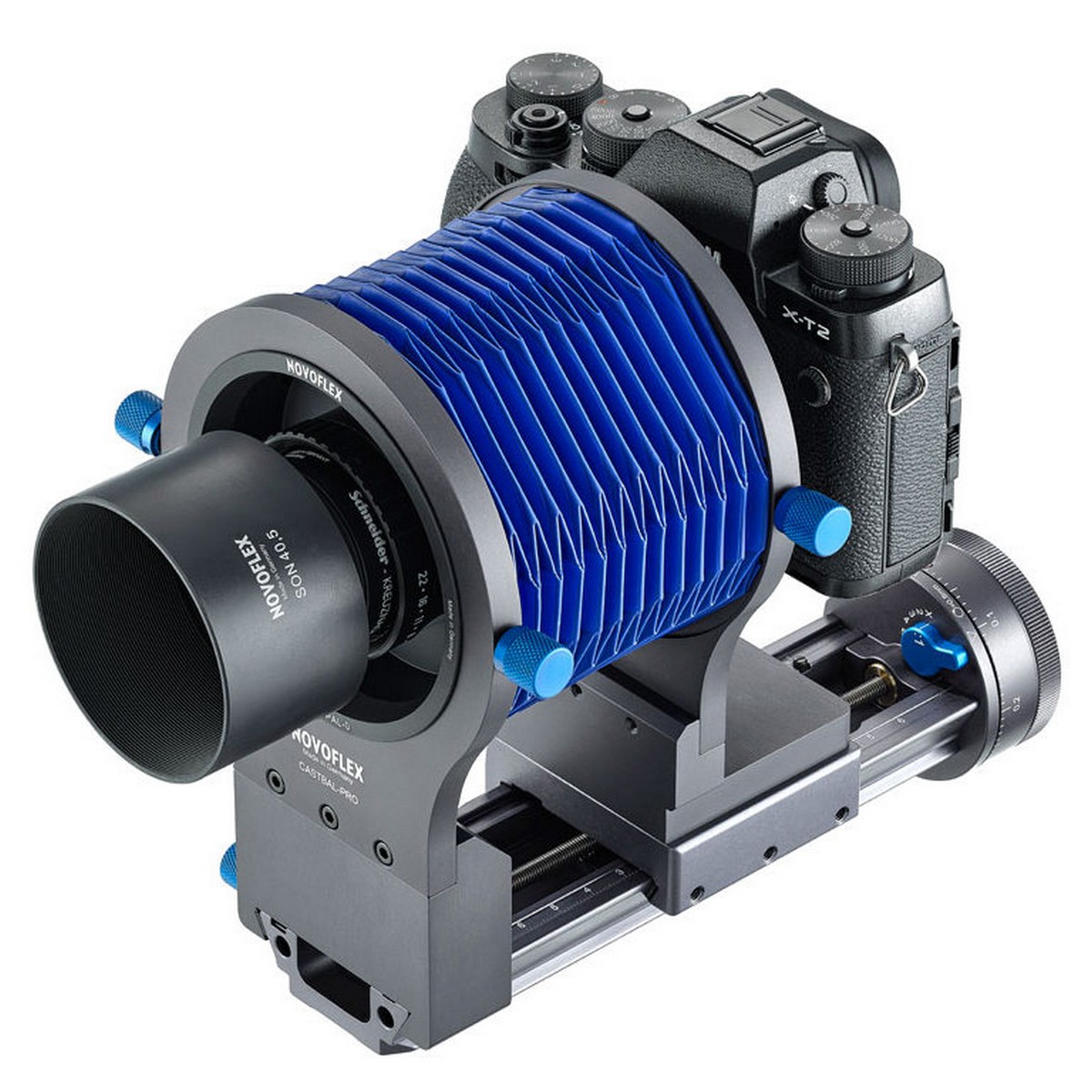

Zum Einsatz in der Produktfotografie kann der CASTEL-M mit dem Balgenaufsatz CASTBAL-PRO ausgestattet werden und verwandelt sich damit in eine technische Kamera. Die Stacking Schritte erfolgen hierbei über die Bewegung der Kamerastandarte, während die Objektivstandarte fest stehen bleibt. Das hat den Vorteil, dass die Position des Objektives sich in Relation zum Motiv nicht verändert, was z.B. bei Schmuckaufnahmen für die Steuerung der Reflexe von Bedeutung sein kann.


In der Produktfotografie können auf diese Weise auch Objekte mit einer größeren Tiefe als 10cm problemlos gestackt werden, da nur der Fokus verstellt wird und damit, im Gegensatz zu den üblichen Stacking-Verfahren, nicht die gesamte Distanz abgefahren werden muss.


Der Vorteil des Stacking-Verfahrens im Vergleich zur klassischen Tilt-Verstellung nach Scheimpflug liegt auf der Hand. Beim Stacking wird eine gleichmäßige, maximale Schärfe über den ganzen Motivbereich (von vorn bis hinten und gleichzeitig von oben bis unten) erreicht, während bei der Scheimpflug-Methode trotz Verstellung immer nur in einer Ebene die maximale Schärfe erreicht werden kann.


Darüber hinaus ist der Schlitten auf der Ober- und Unterseite natürlich komplett in das ARCA-UniQ/C-kompatible Q-System eingebunden. Das bedeutet, dass der CASTEL-M kompatible Wechselplatten, NOVOFLEX-Balgengeräte sowie NOVOFLEX-Einstellschlitten zum Aufbau eines Kreuzschlittensystems in der um 90 Grad umsetzbaren Schnellkupplung aufnimmt und gleichzeitig direkt in passende Kupplungsaufnahmen eingesetzt und geklemmt werden kann.




Technische Daten


Länge: 20,5cm
Breite: 6,5cm am Gleitstück, 5cm an der Schiene, 5,5cm am Fokusrad
Höhe: 5,5cm gemessen am Fokusrad, 4,5cm Schiene mit Gleitstück und Kupplung
Gewicht: 679g
Verfahrweg des Gleitstücks: 10cm
Eine volle Umdrehung des Fokusrades entspricht 0,8mm Vorschub
Lasergravierte Skala auf dem Fokusrad mit 0,01mm-Teilung
Max. Belastung in vertikaler Montage: 4kg
Kupplungsaufnahme: ARCA/ UniQ/c-kompatibel, um 90° drehbar, Libelle, Safety-Pin für NOVOFLEX-Kupplungsplatten

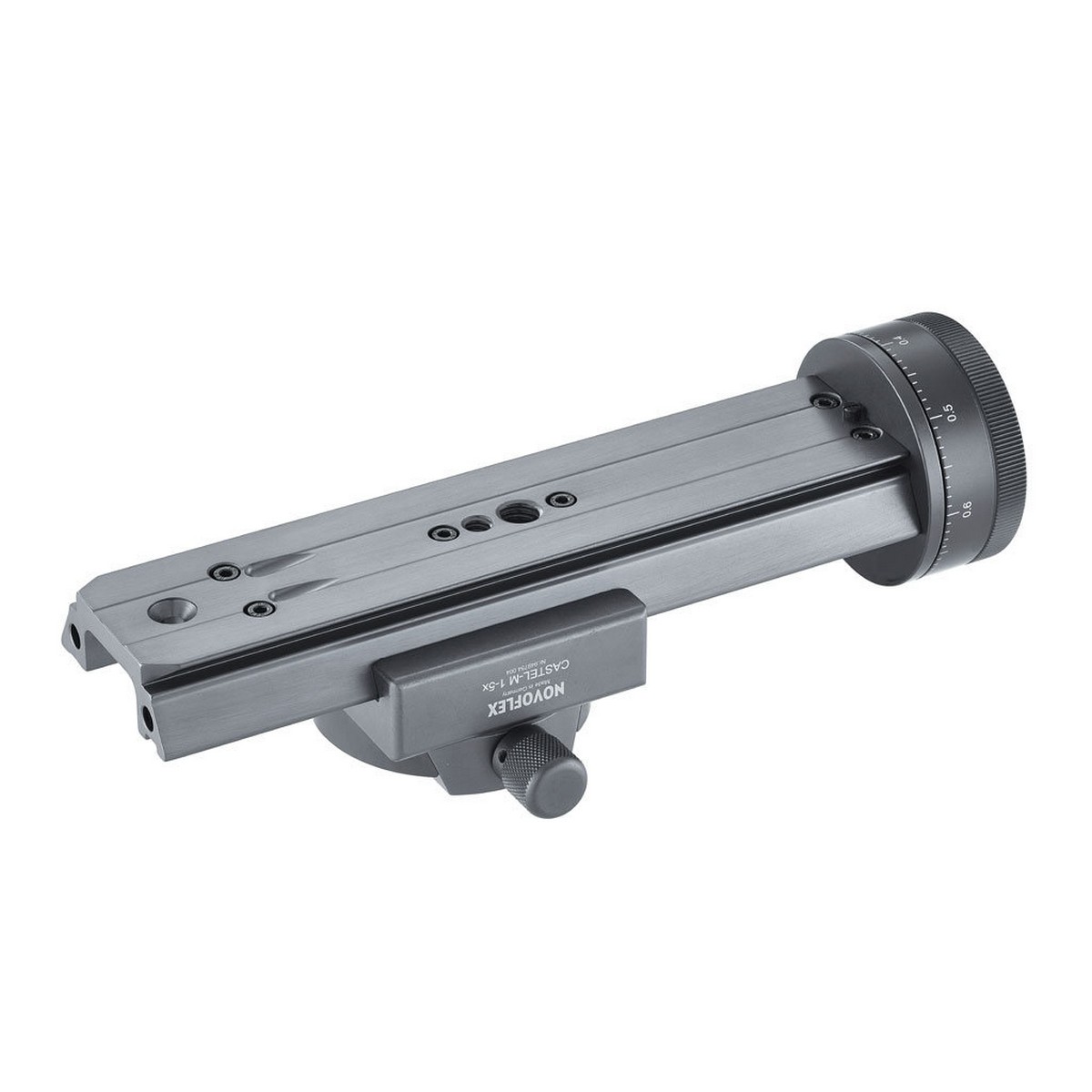

Schiene: auf der Unterseite ARCA/ UniQ/c-kompatibel über die komplette Länge, Gewinde 1/4“ und 3/8“


Hinweis

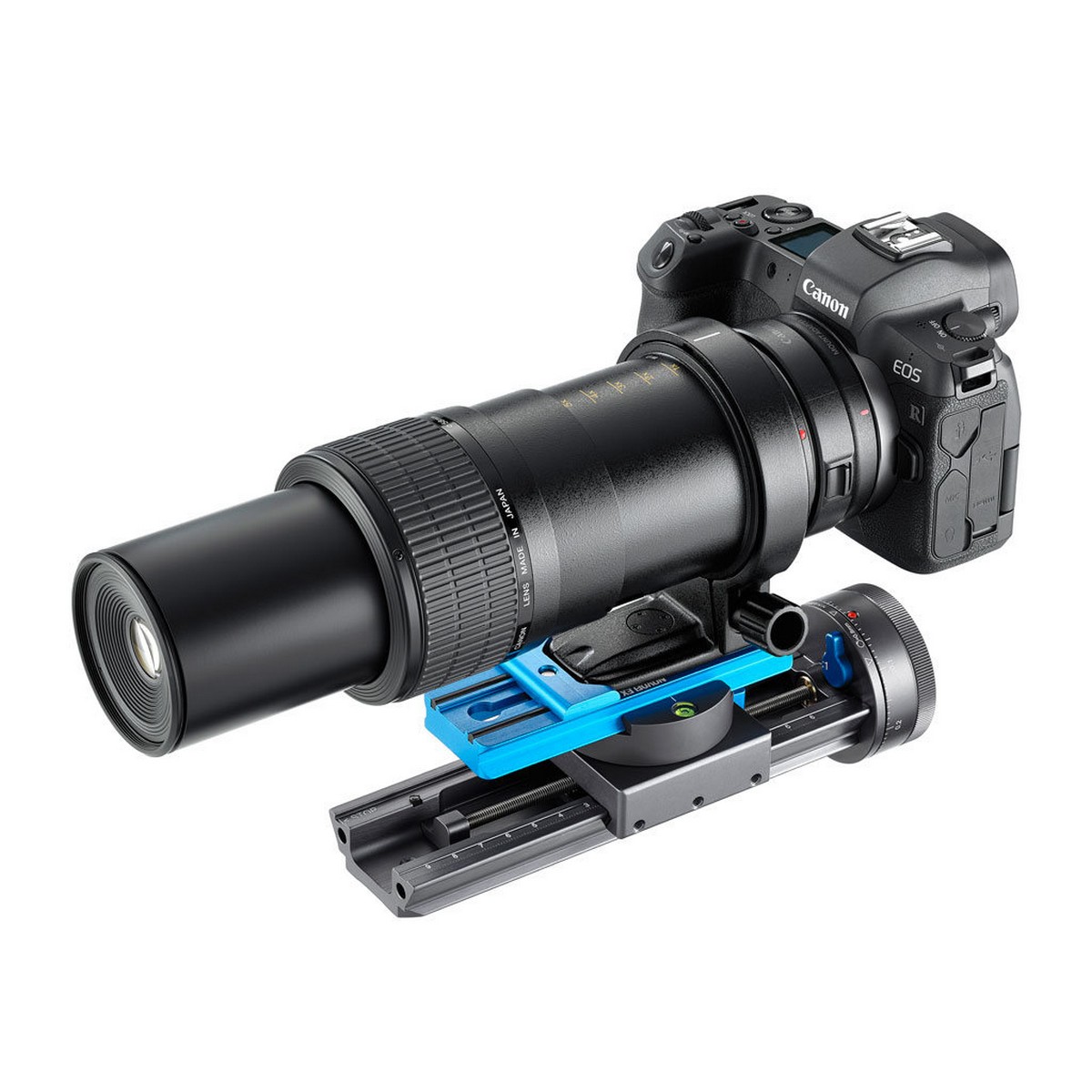

Bitte beachten Sie, dass auf den Anwendungsbildern zur besseren Darstellung teilweise Zubehör abgebildet ist wie z.B. Kameras, Objektive, Stative etc., welches nicht im Lieferumfang enthalten ist.


Technische Daten
Code
CASTEL-M
Länge
20,5 cm
Verfahrweg des Gleitstücks
10 cm
Gewicht
679 g
Lieferumfang
  • Novoflex Einstellschlitten mit Fokusrad und Rasterungen
