Ultra-Makroobjektiv mit 5- bis 10-facher Vergrößerung

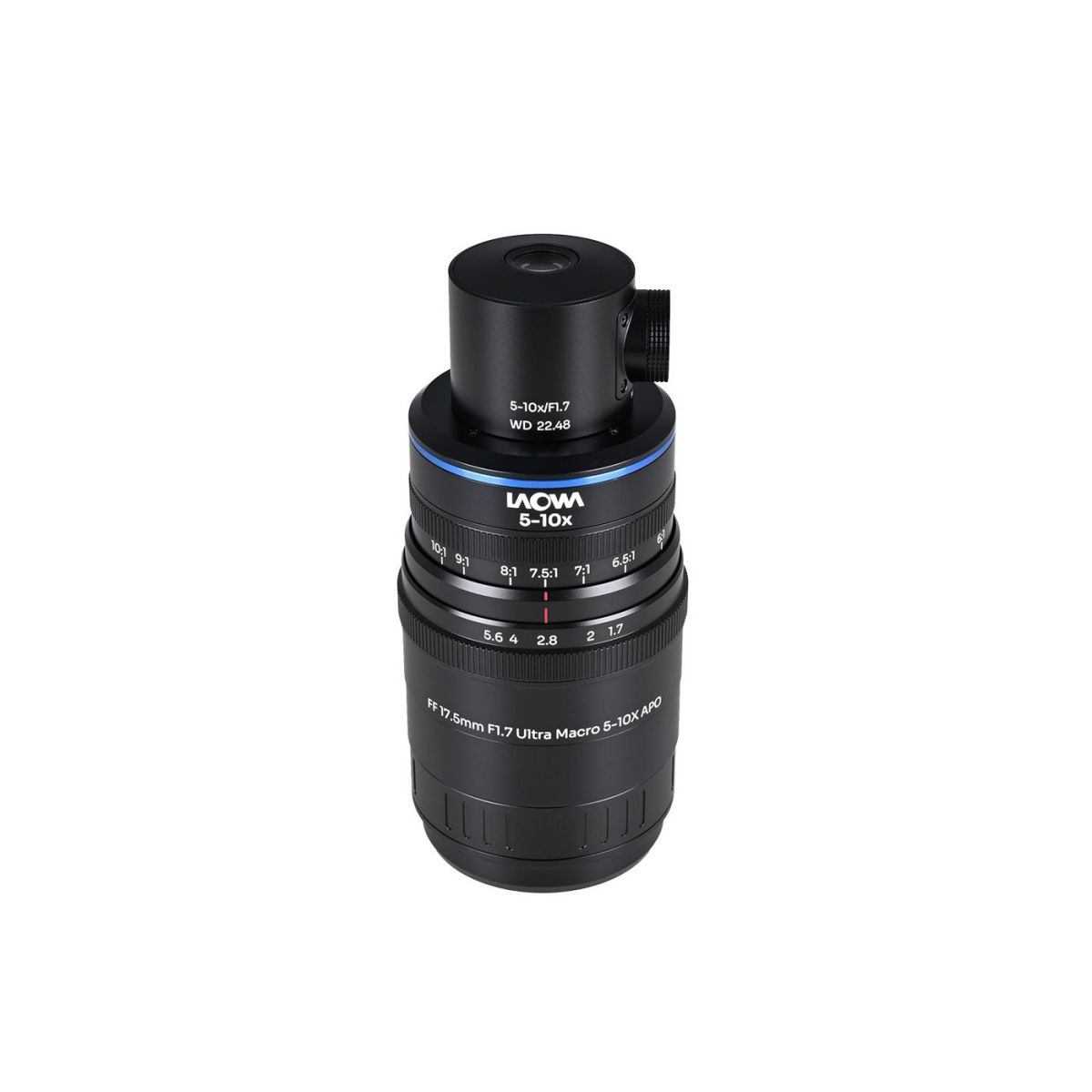

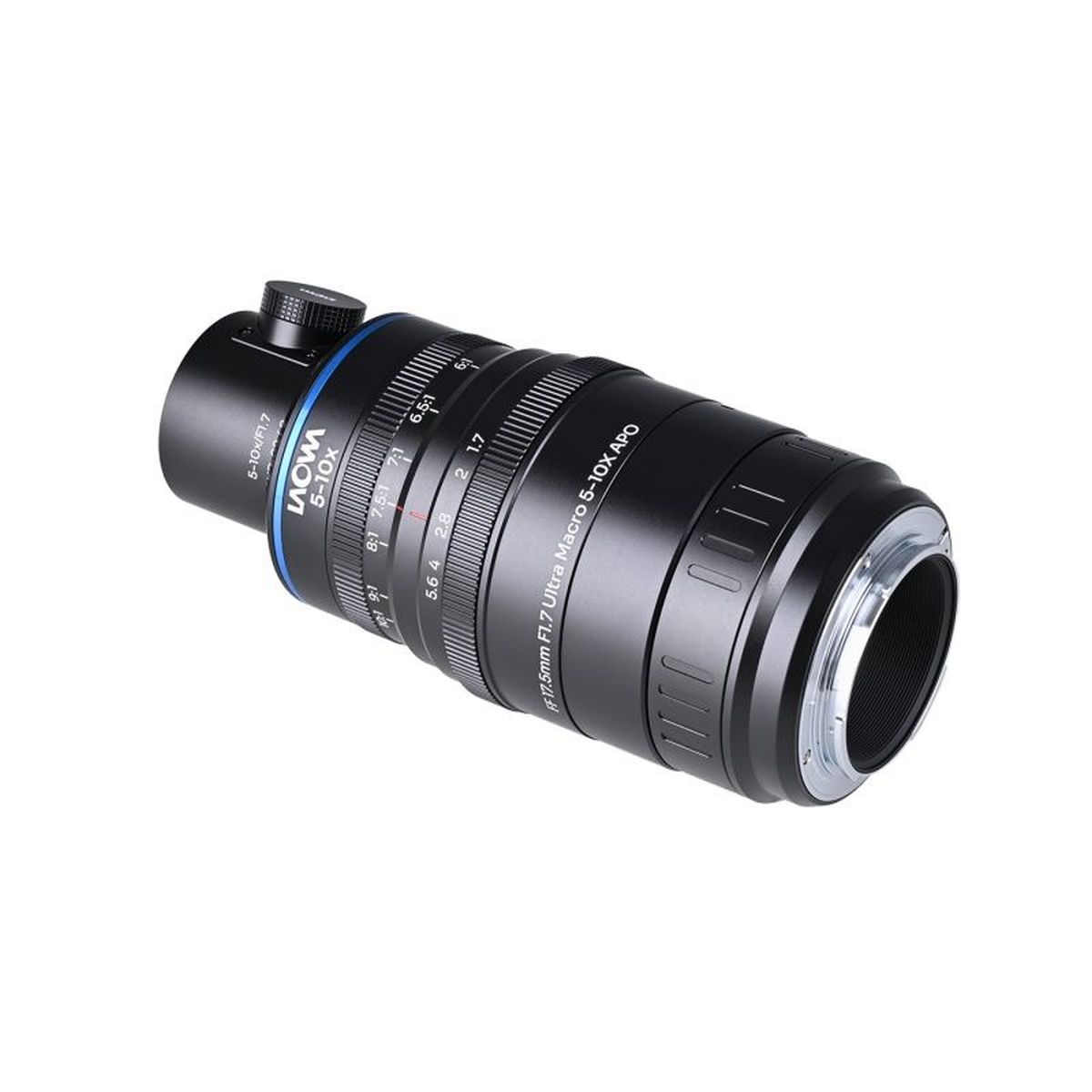

Das Laowa Aksen 17,5 mm 1:1,7 5-10X U.M. KA MFT ist ein manuelles Ultra-Makroobjektiv mit einem Abbildungsmaßstab von 5:1 bis 10:1 und einem konstanten Arbeitsabstand von 22,48 mm. Der interne parfokale Zoom ermöglicht die Veränderung der Vergrößerung bei gleichbleibender Baulänge und weitgehend konstantem Fokus. Das apochromatische optische Design ist auf eine präzise Detailwiedergabe bei starken Vergrößerungen ausgelegt. Die integrierte Möglichkeit zur koaxialen Beleuchtung unterstützt insbesondere die Aufnahme kleiner und reflektierender Strukturen.
Was ist das Laowa Aksen 17,5 mm 1:1,7 5-10X U.M. KA MFT? Das Laowa Aksen 17,5 mm 1:1,7 5-10X U.M. KA MFT ist ein manuell fokussierbares Ultra-Makroobjektiv mit MFT-Anschluss, 17,5 mm Brennweite und einem variablen Abbildungsmaßstab von 5:1 bis 10:1.
Hauptmerkmale des Laowa Aksen 17,5 mm 1:1,7 5-10X U.M. KA MFT
- 5- bis 10-fache Vergrößerung: Der variable Abbildungsmaßstab von 5:1 bis 10:1 ermöglicht die Darstellung sehr kleiner Motivdetails deutlich über den klassischen Makrobereich hinaus.
- Parfokaler interner Zoom: Die Vergrößerung lässt sich innerhalb des Bereichs von 5X bis 10X verändern, während die Baulänge des Objektivs konstant bleibt.
- APO-Design: Die apochromatische optische Konstruktion reduziert chromatische Aberrationen und unterstützt eine präzise Detail- und Farbwiedergabe.
- Koaxiale Beleuchtung: Über den Koaxial-Lichtadapter kann Licht entlang der optischen Achse auf das Motiv geführt werden, wodurch sich insbesondere reflektierende und flache Oberflächen gleichmäßig ausleuchten lassen.
5- bis 10-fache Ultra-Makrovergrößerung
Das Objektiv deckt einen Abbildungsmaßstab von 5:1 bis 10:1 ab und ist damit für die Darstellung sehr kleiner Strukturen konzipiert. Bei diesen Vergrößerungen können beispielsweise feine Oberflächenstrukturen von Insekten, Pflanzen, Mineralien, technischen Bauteilen, Münzen oder Uhrwerken detailliert erfasst werden. Der Arbeitsabstand beträgt über den Vergrößerungsbereich etwa 22,48 mm ab der Frontlinse.
Parfokaler interner Zoom
Der interne Zoom verändert die Vergrößerung, ohne dass sich die äußere Baulänge des Laowa Aksen 17,5 mm 1:1,7 5-10X U.M. KA MFT verändert. Durch die parfokale Konstruktion bleibt der Fokus beim Wechsel zwischen den Vergrößerungsstufen weitgehend erhalten. Kamera, Motiv und Beleuchtungsaufbau können dadurch während der Anpassung des Abbildungsmaßstabs an ihrer Position verbleiben, was insbesondere bei reproduzierbaren Makroaufnahmen und Fokus-Stacking-Serien relevant ist.
Apochromatisches optisches Design

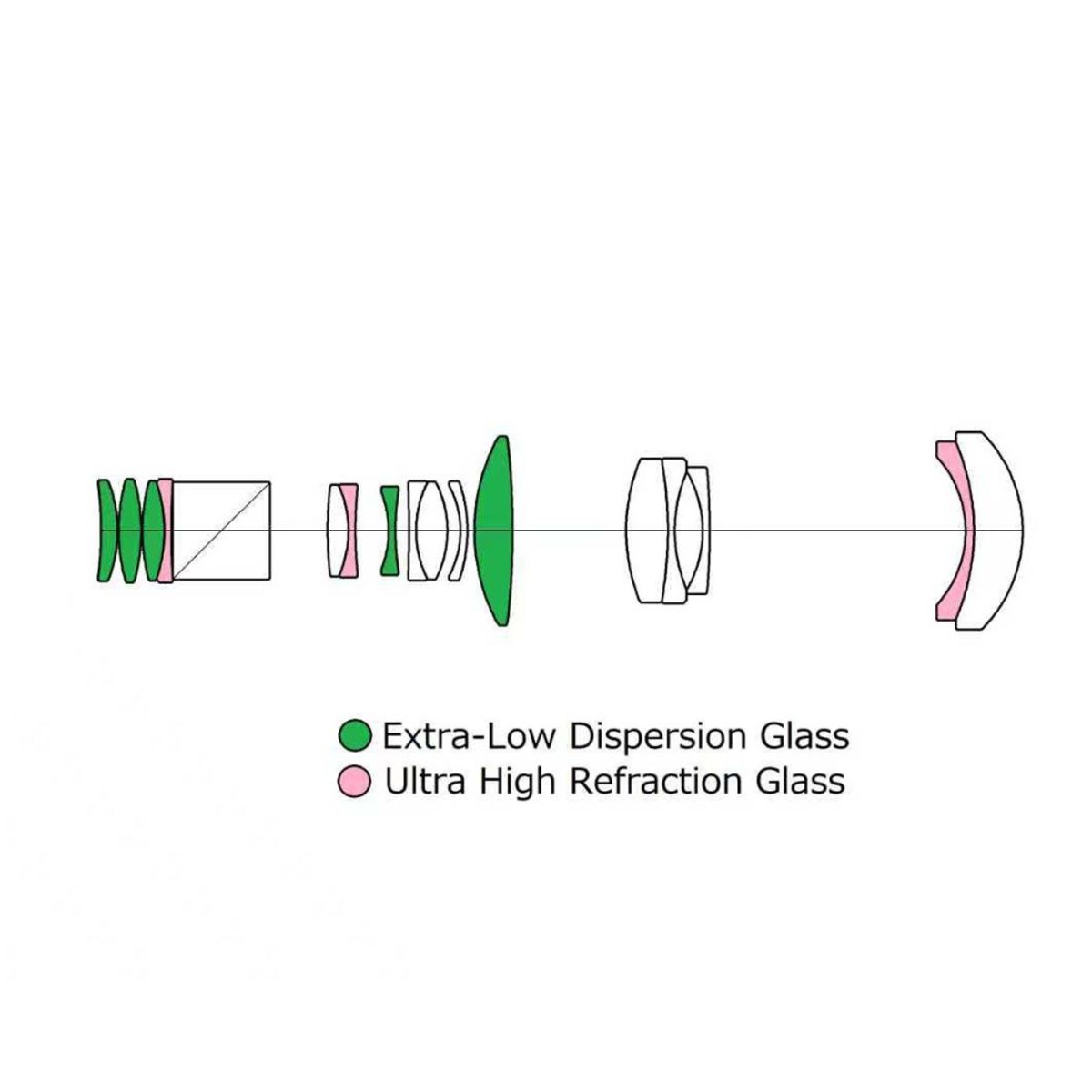

Die optische Konstruktion besteht aus 17 Elementen in 12 Gruppen und ist als APO-System ausgeführt. Das Design dient der Reduzierung chromatischer Aberrationen, die bei hohen Abbildungsmaßstäben besonders deutlich sichtbar werden können. Dadurch wird eine präzise Wiedergabe feiner Strukturen und kontrastreicher Motivkanten unterstützt.
Koaxiale Beleuchtung
Der Koaxial-Lichtadapter ermöglicht die Beleuchtung des Motivs entlang der optischen Achse. Dabei wird das Licht über einen Strahlteiler in Richtung des Motivs geführt. Diese Beleuchtungsart eignet sich besonders für flache oder stark reflektierende Oberflächen wie Mikrochips, Leiterplatten, Münzen, polierte Metalle und andere technische Strukturen, bei denen seitliche Beleuchtung störende Schatten oder Reflexionen verursachen kann.
Technische Daten - Laowa Aksen 17,5 mm 1:1,7 5-10X U.M. KA MFT
| Objektivtyp | Ultra-Makroobjektiv |
| Objektivanschluss | Micro Four Thirds (MFT) |
| Sensorabdeckung | Vollformat |
| Brennweite | 17,5 mm |
| Maximale Blendenöffnung | 1:1,7 |
| Minimale Blendenöffnung | 1:5,6 |
| Blendenlamellen | 11 |
| Blendeneinstellung | Manuell |
| Blendenring | Rastend |
| Optischer Aufbau | 17 Elemente in 12 Gruppen |
| Optisches Design | APO |
| Fokussierung | Manuell |
| Zoomkonstruktion | Intern, parfokal |
| Abbildungsmaßstab | 5:1 bis 10:1 (5X–10X) |
| Arbeitsabstand ab Frontlinse | 22,48 mm |
| Frontdurchmesser | 42 mm |
| Filtergewinde | Keines |
| Anschluss für Koaxial-Lichtadapter | M18 × 0,5 |
| Durchmesser Koaxiallichtquelle | 8 mm |
| Abmessungen (Ø × L) | ca. 70,2 × 127,5 mm |
| Gewicht | ca. 570 g |
| Material | Metall |
| Farbe | Schwarz |
Makro-, Wissenschafts- und Detailfotografie
Das Laowa Aksen 17,5 mm 1:1,7 5-10X U.M. KA MFT ist für extreme Makrofotografie und die dokumentarische Erfassung sehr kleiner Strukturen ausgelegt. Zu den möglichen Motiven zählen Insekten, Pollen, Pflanzenstrukturen, Mineralien, Kristalle, Präparate, Proben, Schmuck, Uhrwerke, Münzen, Briefmarken sowie elektronische Bauteile. Der hohe Abbildungsmaßstab und der konstante Aufbau eignen sich außerdem für hochauflösende Fokus-Stacking-Serien und technische Dokumentationen.
Vergleich mit ähnlichen Produkten
Im Vergleich zu klassischen Makroobjektiven mit einem Abbildungsmaßstab von 1:1 konzentriert sich das Laowa Aksen 17,5 mm 1:1,7 5-10X U.M. KA MFT auf den deutlich stärkeren Vergrößerungsbereich von 5:1 bis 10:1. Innerhalb der Aksen-Serie ergänzt es Modelle für niedrigere Makrovergrößerungen und ist speziell für die Erfassung besonders kleiner Strukturen ausgelegt. Der parfokale interne Zoom, der konstante Arbeitsabstand und die Möglichkeit zur koaxialen Beleuchtung unterscheiden die Konstruktion zusätzlich von klassischen Makro-Festbrennweiten.
Das Laowa Aksen 17,5 mm 1:1,7 5-10X U.M. KA MFT kombiniert einen Abbildungsmaßstab von 5:1 bis 10:1 mit parfokalem internem Zoom, APO-Optik und einem konstanten Arbeitsabstand von 22,48 mm. Die vollständig manuelle Konstruktion ist auf kontrollierte Ultra-Makroaufnahmen und reproduzierbare Aufnahmebedingungen ausgelegt. Die koaxiale Beleuchtungsmöglichkeit erweitert das System insbesondere für technische, wissenschaftliche und detailorientierte Makroanwendungen.
Häufig gestellte Fragen zum Laowa Aksen 17,5 mm 1:1,7 5-10X U.M. KA MFT
Für welchen Kameraanschluss ist das Laowa Aksen 17,5 mm 1:1,7 5-10X U.M. KA MFT vorgesehen?
Diese Variante verfügt über einen Micro-Four-Thirds-Anschluss (MFT) und ist damit für entsprechende MFT-Kameras vorgesehen.
Welchen Abbildungsmaßstab bietet das Objektiv?
Der Abbildungsmaßstab lässt sich innerhalb eines Bereichs von 5:1 bis 10:1 einstellen. Das Motiv wird somit fünf- bis zehnfach vergrößert auf dem Sensor abgebildet.
Besitzt das Objektiv einen Autofokus?
Nein. Die Fokussierung erfolgt vollständig manuell. Auch die Blendeneinstellung wird manuell über den rastenden Blendenring vorgenommen.
Was bedeutet der parfokale interne Zoom beim Laowa Aksen 17,5 mm 1:1,7 5-10X U.M. KA MFT?
Beim Verändern des Abbildungsmaßstabs zwischen 5X und 10X bleibt die äußere Baulänge des Objektivs konstant. Die parfokale Konstruktion ist darauf ausgelegt, die Fokusebene während der Veränderung der Vergrößerung weitgehend beizubehalten.
Wofür wird die koaxiale Beleuchtung verwendet?
Bei der koaxialen Beleuchtung wird Licht entlang der optischen Achse auf das Motiv geführt. Sie eignet sich insbesondere für flache und reflektierende Oberflächen wie Leiterplatten, Mikrochips, Münzen oder polierte Metalle, da Strukturen bei frontaler und gleichmäßiger Beleuchtung deutlich dargestellt werden können.
