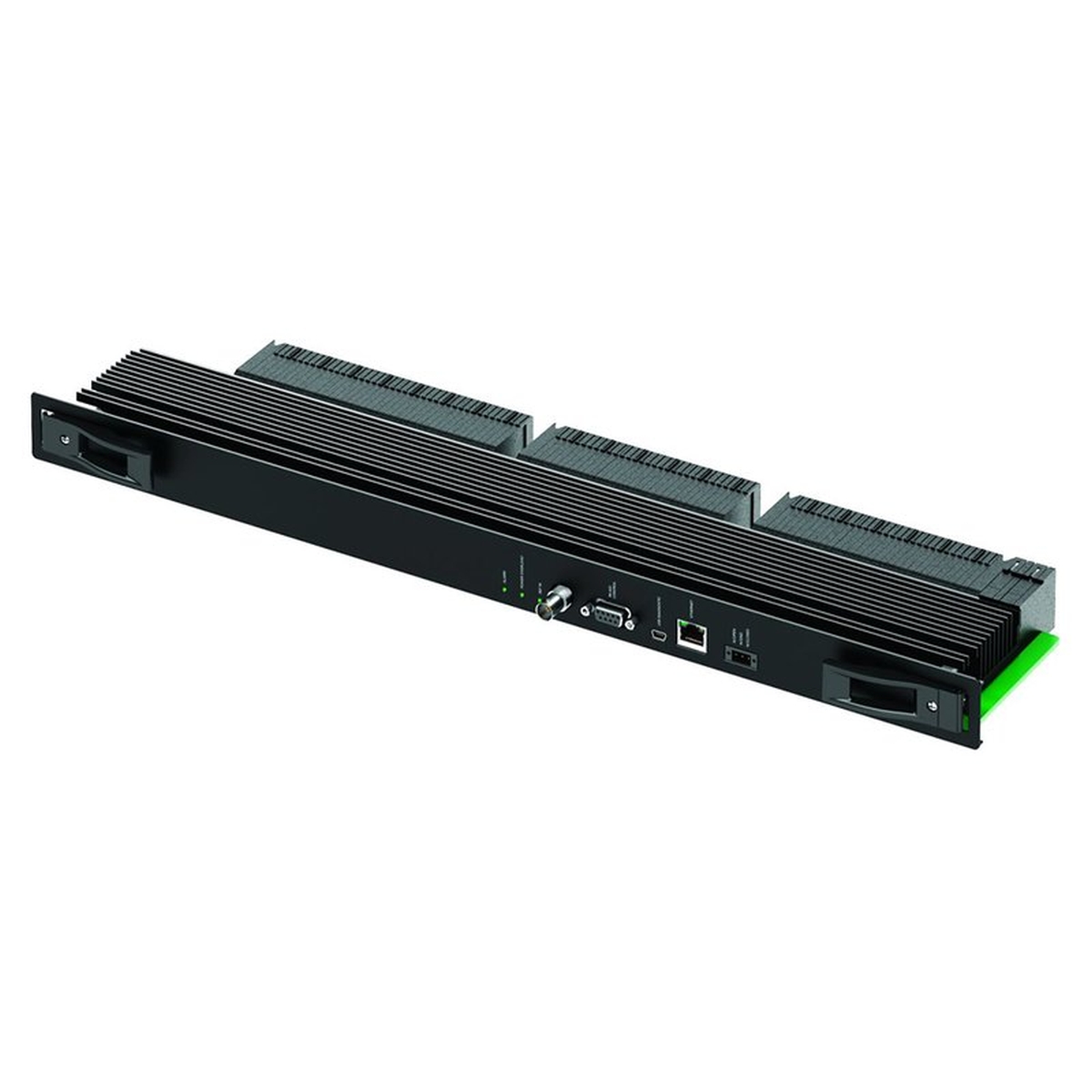

Blackmagic Universal Videohub 288 Crosspoint
Artikelnummer: 130050640124
EAN-Code: 9338716000986
Der Universal Videohub 288 Crosspoint von Blackmagic Design unterstützt bis zu 288x288 SDI und MAZ-Steuerung, Ethernet-Netzwerk und serielle Kreuzschienen-Steuerung, Genlock und Alarmanschlüsse und -anzeigen. Kompatibel zum Gehäuse des Universal Hub 288.
mehr lesen
>
>
Blackmagic Universal Videohub 288 Crosspoint
Universal Videohub 288 Crosspoint Crosspoint von Blackmagic Design unterstützt bis zu 288x288 SDI und MAZ-Steuerung, Ethernet-Netzwerk und serielle Kreuzschienen-Steuerung, Genlock und Alarmanschlüsse und -anzeigen. Kompatibel zum Gehäuse des Universal Hub 288.
Das Rackgehäuse lässt sich um bis zu 72 BNC-SDI- oder Glasfaser-SDI-Schnittstellen erweitern und mit einer 72 x 72 oder zwei 288 x 288 Koppelpunktkarten und mit bis zu 2 Netzteilkarten aufrüsten. Erweitern Sie die Kreuzschiene in der Sparvariante mit einer einzelnen Koppelpunktkarte oder realisieren Sie komplette Redundanz und rüsten Sie mit dualen Koppelpunkt- und Netzteilkarten aus. Umfasst entnehmbaren Lüftereinsatz und Lüfter.
SDI-Videoeingänge:
Bis zu 288 Eingänge für SDI/HD-SDI, 3G-SDI und ASI. Wahlweise BNC-SDI oder Glasfaser-SDI
SDI-Videoausgänge:
Bis zu 288 Ausgänge für SDI/HD-SDI, 3G-SDI und ASI mit SDI-Reclocking. Wahlweise BNC-SDI oder Glasfaser-SDI
Referenzsignal:
1 Black-Burst- oder Tri-Level-Sync-Eingang für alle SD-, HD- und Glasfaserverbindungen
Multirate-Unterstützung:
Automatische Erkennung von SD, HD oder 3G-SDI . Simultanes Routing von 2K-, HD-, SD-Video und DVB-ASI
Aktualisierungen:
USB 2.0 Hochgeschwindigkeits-Schnittstelle (480 Mbit/s)

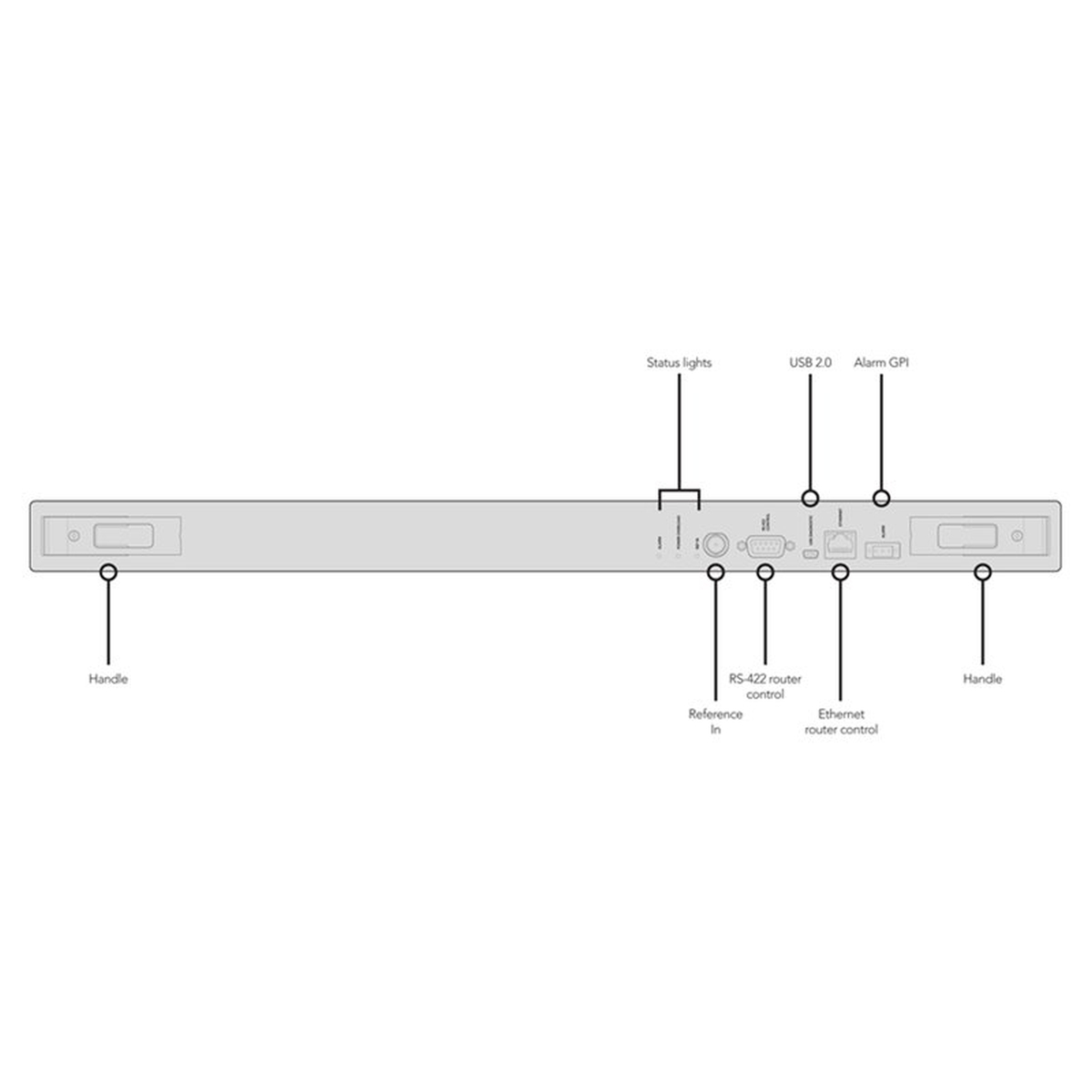

Gerätesteuerung:
Bis zu 288 bidirektionale Sony™-kompatible RS-422-Decksteuerungsports via Kabelpeitsche
Steuerung der Kreuzschiene:
Benutzung über RJ45-Ethernet, Smart Control oder Master Control über ein IP-Netzwerk
Konfiguration der Kreuzschiene:
RJ45-Ethernet zur Konfiguration der Videohub und USB 2.0 ausschließlich zur Vorgabe der IP-Einstellungen
ASI-Unterstützung: Ja
RS-422-Kreuzschienensteuerung:
1 Eingang zur Steuerung der Koppelpunkt-Umschaltung der Kreuzschiene
Neutaktung: An allen SDI-Ausgängen
Technische Daten
| Maße | 798,80x150,77x482 mm (BxHxT) |
| Stromversorgung | Optionen für redundante Stromversorgung sind erhältlich. GPI-Buchse für externe Alarmgeräte. |
| Netzausfallschutz | Routerverbindungen bleiben erhalten und werden unabhängig vom Host-Computer bei Einschaltung sofort wiederhergestellt |
| Systemvoraussetzungen | Mac 10.10 Yosemite,
Mac 10.11 El Capitan oder höher Windows 8.1 und 10 |
Lieferumfang
- Blackmagic Universal Videohub 288 Crosspoint
- SD-Karte mit Software und Bedienungsanleitung
